Dalam dunia konstruksi dan perencanaan bangunan, istilah as built drawing dan shop drawing sering digunakan dalam berbagai tahapan proyek. Meskipun keduanya sama-sama berbentuk gambar teknis, masih banyak pemilik proyek, kontraktor, maupun pengelola bangunan yang belum memahami perbedaan mendasar antara kedua dokumen tersebut. Padahal, memahami bedanya gambar as built drawing dan shop drawing sangat penting untuk memastikan proyek berjalan sesuai perencanaan, memenuhi standar teknis, serta mendukung kelancaran administrasi bangunan.
Secara umum, shop drawing digunakan sebagai panduan pelaksanaan pekerjaan di lapangan, sementara as built drawing berfungsi sebagai dokumentasi akhir kondisi bangunan yang benar-benar terbangun. Kedua dokumen ini memiliki fungsi, tujuan, dan tingkat detail yang berbeda meskipun saling berkaitan dalam proses konstruksi. Pemahaman yang tepat mengenai perbedaannya juga sangat penting dalam proses audit bangunan, pengajuan Sertifikat Laik Fungsi (SLF), renovasi gedung, hingga kebutuhan maintenance jangka panjang agar risiko kesalahan teknis dapat diminimalisir.
Perbedaan Gambar As Built Drawing dan Shop Drawing?
Untuk memahami bedanya gambar as built drawing dan shop drawing secara menyeluruh, penting untuk melihat perbedaan fungsi, waktu pembuatan, isi dokumen, hingga penggunaannya dalam proyek konstruksi.

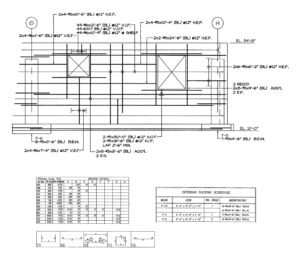

Pengertian Shop Drawing
Shop drawing adalah gambar kerja teknis yang dibuat sebelum proses konstruksi dimulai atau saat pekerjaan sedang berlangsung. Dokumen ini berfungsi sebagai panduan detail bagi tim pelaksana di lapangan agar pekerjaan konstruksi sesuai dengan desain perencanaan.
Shop drawing biasanya dibuat berdasarkan gambar desain utama dari konsultan perencana, kemudian dikembangkan menjadi gambar teknis yang lebih detail oleh kontraktor atau vendor terkait. Gambar ini mencakup ukuran, spesifikasi material, metode pemasangan, hingga detail sambungan konstruksi.
Dalam praktiknya, shop drawing digunakan untuk memastikan seluruh elemen bangunan dapat diproduksi dan dipasang secara presisi sesuai kebutuhan proyek.

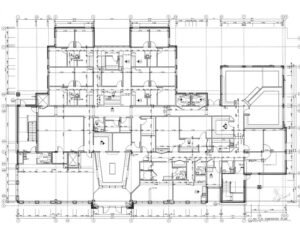

Pengertian As Built Drawing
Berbeda dengan shop drawing, as built drawing merupakan gambar dokumentasi akhir yang menunjukkan kondisi aktual bangunan setelah proses konstruksi selesai dilakukan. Dokumen ini dibuat berdasarkan hasil pekerjaan nyata di lapangan.
As built drawing mencatat seluruh perubahan yang terjadi selama proses pembangunan, termasuk revisi dimensi, perubahan jalur instalasi, penyesuaian struktur, hingga modifikasi sistem utilitas bangunan.
Karena menggambarkan kondisi eksisting bangunan secara aktual, as built drawing menjadi dokumen penting untuk kebutuhan operasional gedung, maintenance, renovasi, audit teknis, hingga pengurusan SLF.
Tabel Perbedaan As Built Drawing dan Shop Drawing
| Aspek | Shop Drawing | As Built Drawing |
|---|---|---|
| Fungsi Utama | Panduan pelaksanaan pekerjaan | Dokumentasi kondisi akhir bangunan |
| Waktu Pembuatan | Sebelum atau saat konstruksi | Setelah konstruksi selesai |
| Isi Dokumen | Detail teknis pekerjaan | Kondisi aktual bangunan |
| Tujuan | Mempermudah pelaksanaan proyek | Arsip dan verifikasi bangunan |
| Pengguna Utama | Kontraktor dan tim lapangan | Owner, auditor, pengelola gedung |
| Tingkat Revisi | Mengikuti desain perencanaan | Mengikuti realisasi lapangan |
| Kebutuhan SLF | Tidak utama | Sangat penting |
Mengapa Shop Drawing Penting dalam Proyek Konstruksi?
Shop drawing memiliki peran penting dalam menjaga kualitas pelaksanaan proyek konstruksi. Tanpa gambar kerja yang detail, risiko kesalahan pemasangan dan konflik antar sistem bangunan akan meningkat.
Beberapa manfaat utama shop drawing antara lain:
- Mempermudah koordinasi antar tim proyek
- Mengurangi kesalahan pekerjaan lapangan
- Membantu pengawasan konstruksi
- Memastikan spesifikasi sesuai desain
- Meminimalisir pemborosan material
- Mempercepat proses pelaksanaan proyek
Dalam proyek berskala besar, shop drawing bahkan menjadi acuan utama sebelum pekerjaan dapat disetujui untuk dilaksanakan.
Mengapa As Built Drawing Penting untuk SLF?
Dalam proses pengajuan Sertifikat Laik Fungsi, as built drawing menjadi salah satu dokumen teknis yang sangat penting. Hal ini karena pihak dinas maupun tim ahli bangunan perlu memverifikasi apakah kondisi aktual bangunan sesuai dengan data perizinan dan standar teknis yang berlaku.
As built drawing biasanya digunakan untuk memeriksa:
- Kesesuaian struktur bangunan
- Jalur utilitas dan MEP
- Sistem proteksi kebakaran
- Tata letak ruang
- Sistem evakuasi
- Instalasi pendukung gedung
Jika gambar tidak sesuai dengan kondisi lapangan, proses verifikasi SLF dapat mengalami revisi bahkan penolakan administrasi.
Risiko Jika Dokumen Tidak Akurat
Ketidakakuratan dokumen teknis dapat menimbulkan berbagai masalah dalam proyek konstruksi maupun operasional bangunan jangka panjang.
Risiko dari shop drawing yang tidak akurat:
- Kesalahan pemasangan konstruksi
- Konflik antar utilitas bangunan
- Pemborosan material
- Keterlambatan proyek
- Rework pekerjaan lapangan
Sementara risiko as built drawing yang tidak akurat meliputi:
- Kesulitan maintenance gedung
- Kendala renovasi bangunan
- Hambatan audit teknis
- Penolakan pengurusan SLF
- Kesalahan identifikasi utilitas bangunan
Karena itu, kedua dokumen ini harus dibuat secara profesional dan diperbarui sesuai kondisi proyek aktual.
Kapan As Built Drawing Dibutuhkan?
As built drawing umumnya dibutuhkan setelah proyek konstruksi selesai, terutama untuk mendukung kebutuhan administrasi, operasional, dan pengelolaan bangunan dalam jangka panjang. Dokumen ini menjadi referensi penting karena menggambarkan kondisi aktual bangunan sesuai hasil pekerjaan di lapangan, termasuk berbagai perubahan yang terjadi selama proses konstruksi berlangsung.
Dalam praktiknya, as built drawing sering digunakan untuk pengajuan SLF melalui SIMBG, audit teknis bangunan, renovasi atau perubahan fungsi gedung, pemeliharaan sistem utilitas, dokumentasi aset properti, hingga pemeriksaan keselamatan bangunan. Semakin kompleks suatu bangunan, semakin penting pula akurasi dokumen as built drawing agar proses maintenance, verifikasi teknis, dan legalitas bangunan dapat berjalan lebih efektif dan minim risiko kesalahan.
Memahami bedanya gambar as built drawing dan shop drawing sangat penting untuk menghindari kesalahan teknis maupun administrasi dalam proyek konstruksi. Jika Anda membutuhkan bantuan profesional dalam pembuatan as built drawing, audit teknis bangunan, atau pengurusan dokumen SLF melalui SIMBG, SERASY (PT Semesta Rancang Symphoni) siap membantu Anda dengan tim ahli berpengalaman dan bersertifikasi resmi.
Butuh konsultasi mengenai dokumen teknis bangunan atau kendala pengurusan SLF? Hubungi SERASY sekarang juga di 0822-656-633 untuk mendapatkan solusi profesional sesuai kebutuhan proyek Anda.
FAQ: Bedanya Gambar As Built Drawing dan Shop Drawing
1. Apa fungsi utama shop drawing dalam proyek konstruksi?
Shop drawing digunakan sebagai panduan teknis detail untuk pelaksanaan pekerjaan konstruksi agar sesuai dengan desain dan spesifikasi proyek.
2. Mengapa as built drawing penting untuk pengurusan SLF?
As built drawing menunjukkan kondisi aktual bangunan sehingga digunakan sebagai dokumen verifikasi teknis dalam proses audit dan penerbitan SLF.
3. Siapa yang biasanya membuat as built drawing?
As built drawing umumnya dibuat oleh kontraktor pelaksana atau konsultan engineering setelah proyek konstruksi selesai berdasarkan kondisi nyata di lapangan.
4. Apakah as built drawing bisa berbeda dari shop drawing?
Ya. As built drawing sering memuat revisi atau perubahan yang terjadi selama proses pembangunan sehingga dapat berbeda dari shop drawing awal.
5. Apa risiko jika as built drawing tidak sesuai kondisi bangunan?
Dokumen yang tidak akurat dapat menyebabkan masalah saat maintenance, renovasi, audit teknis, hingga pengajuan legalitas bangunan seperti SLF.
